影像測量儀在制造業中的應用

影像測量儀在制造業中的應用。

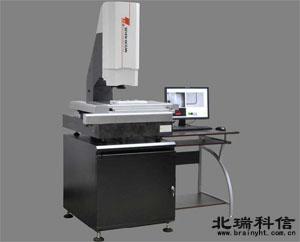

影像測量儀是一種新興的精密幾何測量儀器。隨著技術的發展，已經成為精密幾何測量最常用的測量儀器之一。

影像測量儀利用影像測頭采集工件的影像，通過數位圖像處理技術提取各種復雜形狀工件表面的座標點，再利用坐標變換和資料處理技術轉換成坐標測量空間中的各種幾何要素，從而計算得到被測工件的實際尺寸、形狀和相互位置關系。

經過不斷的發展，影像測量儀的應用范圍不斷擴大，可以對各種復雜的工件輪廓和表面形狀進行精密測量。現在，影像測量儀的測量物件包括電子零配件、精密模具、沖壓件、PCB板、螺紋、齒輪、成形刀具等各類工件，逐漸進入到電子、機械、儀表、鐘表、輕工、國防軍工、航天航空等行業，成為高等院校、研究所、計量技術機構的實驗室、計量室以及生產車間常用的精密測量儀器。

在逆向工程領域?qū)δ＞哌M行測繪時，對于曲面的快速掃描，需要使用價格昂貴的掃描測頭或者激光掃描測頭。影像測量儀具備自動輪廓掃描功能，可獲取在同一輪廓上所有點的座標，從而獲得工件輪廓圖。自動輪廓掃描功能操作簡單，效率非常高，只需操作者指定掃描起始和結束位置，機臺就會自動搜索掃描方向、移動工作臺、獲取點集座標，快速得到工件的輪廓，不失為一種經濟、高效的解決方案。
